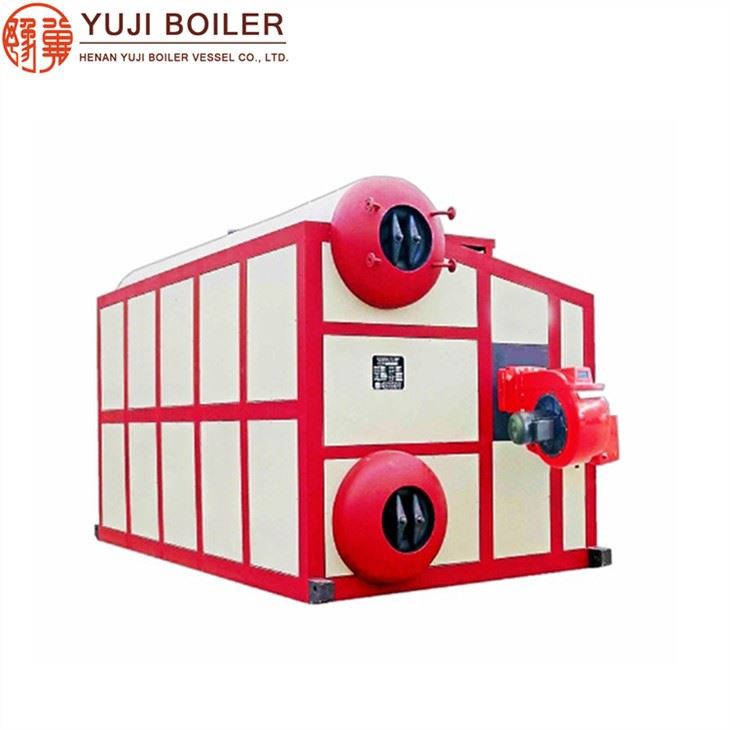

SZS D Type Vand Rør Dobbelt Tromle Damp kedler

Olie/gas SZS dampkedel
Model: SZS-serien Industrial Steam Kedler
Dampkapacitet: 6T/H-20T /H
Tryk: 1.0Mpa ~ 2.5Mpa (tilpasses)
Brændstof: Naturgas, LPG, LNG, CNG, Biogas, City Gas, Diesel, Heavy Oil, Olie og Gas.

Produkt introduktion

一. Indledning:

Strukturen af SZS serien kedler er D-type arrangement af øvre og nedre dobbelt tromler. Konvektionsopvarmningsfladen består af tætte membranvægvandsrør mellem tromlerne. Det har karakter af høj termisk effektivitet, stort varmeabsorptionsområde, stærk overbelastningskapacitet, sikker og stabil drift.

Vigtige tips: Vi kan tilpasse kedlen til dig i henhold til brændstof, dampkapacitet og damptryk, der kræves af dig.

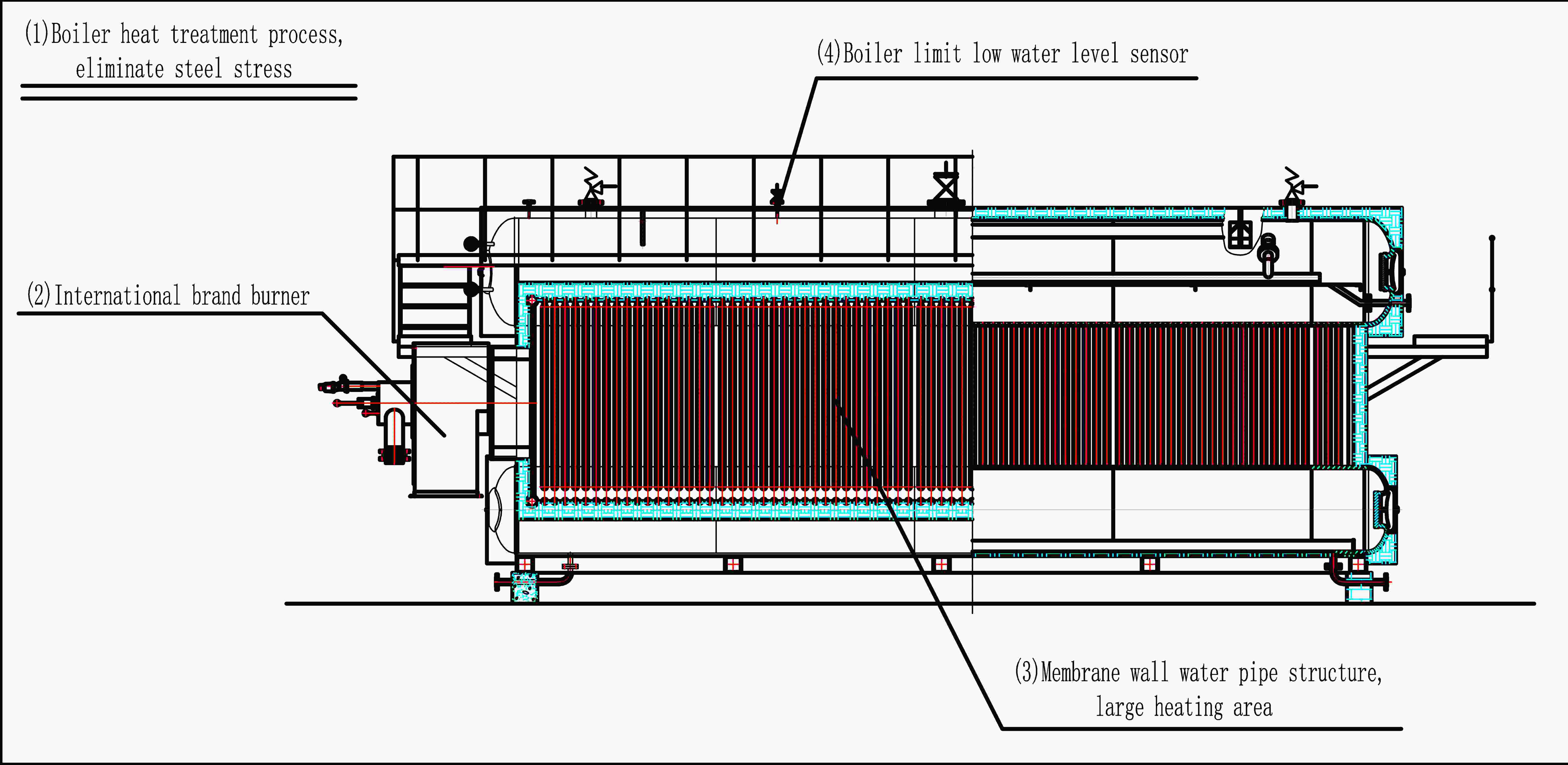

Diagram

2020091115494117c3c3a62c7d4c4c921f1f4e43fdb718

Tekniske parametre

Olie gas dampkedel
Model	Nominel damp kapacitet (t/h)	Nominel damp tryk (Mpa)	Damptemperatur(°C)	Termisk effektivitet (%)	Olie (kg/h)	Gas (Nm³/h)	Dimension m)	Vægt t)
WNS1-0.7/1.0-Y(Q)	1	0.7/1.0	194	≥98,36	61	73	3.2×1.9×2.2	4.9
WNS2-1.0/1.25-Y(Q)	2	1.0/1.25	194	≥98,36	121	145	4.2×2.3×2.5	8
WNS3-1.0/1.25-Y(Q)	3	1.0/1.25	194	≥98,36	182	217	4.5×2.1×2.4	9
WNS4-1.0/1.25-Y(Q)	4	1.0/1.25	194	≥98,36	243	289	5.0×2.3×2.6	11
WNS6-1.25/1.6-Y(Q)	6	1.25/1.6	194	≥98,36	367	435	5.4×2.4×2.7	18.6
WNS10-1.25/1.6-Y(Q)	10	1.25/1.6	194	≥98,36	601	735	6.3×2.7×3.2	20.5
WNS15-1.25/1.6-Y(Q)	15	1.25/1.6	194	≥98,36	906	1101	8,9×3,4×3,6	42
WNS20-1.25/1.6-Y(Q)	20	1.25/1.6	194	≥98,36	1211	1467	7.8×3.6×4.0	52

三, Ydeevne fordele

1. Højeffektiv drift, spar brændstof og reducere omkostningerne

(1)Bølgepapovns design med stor diameter, der fremmer fuld forbrænding af brændstof, forbedrer forbrændingseffektiviteten

(2) Vedtage tre-pass tråd bølgepap røg rør struktur, stort varmeområde, Røggas roterende flow, høj varmeoverførsel effektivitet

(3)Den fin-type energisparer er arrangeret i slutningen af kedlen, som

varmeområdet, absorberer røggassens spildvarme og forbedrer den termiske effektivitet på op til 98 %

(4)Specielt udvalgt højtemperaturbestandigt aluminiumssiliikatisoleringsmateriale for at forhindre varmetab

(5) Støtte til brand brændere i verdensklasse, miljøbeskyttelse, lavt forbrug og høj effektivitet

2. Høj sikkerhed og intelligent automatisk drift for at sikre lave fejl

(1)PLC's intelligente automatiske betjeningskontrolsystem med komplette funktioner har sikringsfunktioner til sikring af sikring såsom overtryk, overtemperatur, vandmangel, brændstoflækagedetektering, flammebeskyttelse, elektrisk lækage og unormal tilstand af elektrisk udstyr osv.

(2)Udstyret med verdens førsteklasses brændstofforsyningsbeskyttelse

herunder filtre, lækagedetektionsanordninger, trykregulatorer, magnetventiler for at sikre brændstofsikkerheden.

(3)Flere sikkerhedsanordninger, sikkerhedsventiler, vandstand

sensoralarmer, trykstyringer, tryktransmittere, trykmålere osv.

(4) Udstyret med eksplosionssikker anordning, som kan frigøre trykket med det samme, når det detonerer i ovnen for at sikre sikker drift af kedlen.

3. Særligt sikkerhedsdesign

(1)Den grænse vandstand sensor sikkerhedsanordning er bygget i tromlen, direkte opdage vandstanden i ovnen, og der vil aldrig være en vandmangel ulykke.

(2) Kedelhuset anvender hele varmebehandlingsprocessen for at eliminere stålstress og fungere sikkert.

4. Lave driftsomkostninger

(1) Vedtage mutiple patenterede teknologier, kedlen kroppen er 100% automatisk svejset med høj kvalitet, lang levetid og lav vedligeholdelseshastighed.

(2)Vedtage verdensklasse mærke hjælpemaskine, høj forbrændingseffektivitet, brændstofbesparelse og lave driftsomkostninger.

5. Hurtig installation og spar plads

Kedel og hjælpemaskine er samlet struktur, med kort installation tid og lille plads besættelse.

6.. Enkel vedligeholdelse

(1) Røgboksen kan nemt åbnes, mandehullet og håndhullet er helt opstået, hvilket er praktisk til intern inspektion og vedligeholdelse af kedlen

(2) Den hale eksplosionssikre anordning har en direkte adgangsfunktion til at komme ind i ovnen kanal, som er praktisk for inspektion og vedligeholdelse af ovnen
